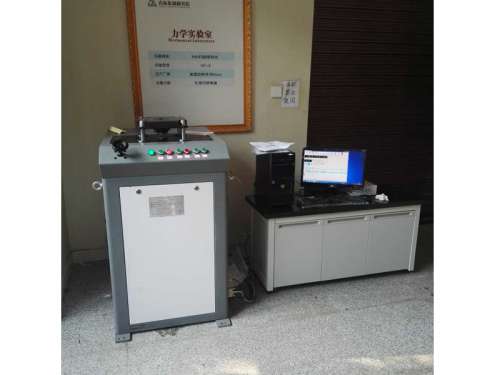

微機控制杯突試驗機對金屬薄板和帶材料進行延展性試驗的專用設備，檢驗各種金屬板材的各項異性。采用液壓夾緊、液壓沖壓的復合油缸;試樣出現裂紋自動停車，易于觀察裂紋;有峰值記憶功能，即zui大沖壓力、zui大變形深度自動記憶;沖頭及試樣更換、裝卸方便。

1、該杯突試驗機采用了新型的結構原理，為伺服電機恒速度加載，可實現恒速率控制，由單片機控制沖壓過程，沖壓速度可無級調速、預先調定。(過去油缸油源加力無法實現恒速率控制)。

2、夾緊力由液壓油源獨立加載，夾緊力可調整，數據同步顯示、可獨立標定。

3、測力裝置已改過去液壓傳感器為輪輻式傳感器，杯突值測量為編碼器測量，結合輪輻式傳感器(直接測力)大大提高了試驗機測量杯突值的準確性和可靠性。

zui大試驗力：60kN;

測力范圍：0.2kN～60kN;

試驗準確度：±1%;

試驗速度：2～100mm/min (任一速率恒速控制);

沖頭杯突模具：φ20±0.05;

夾持試樣厚度：0.05～2mm (高精度傳感器，可實現超薄板材試驗);

特殊訂貨①非標準杯突：0.05～3mm②沖杯試驗有色金屬板0.1～2mm;

沖頭行程：40mm;

夾緊活塞行程：40mm;

沖壓負荷：60kNmax;

zui大夾緊負荷：10kN;

杯突值分辨率：0.01mm;
