液壓萬能試驗機是材料力學測試設備中不可缺少的實驗儀器之一。主要用于金屬,非金屬材料和零件、部件、構件的拉伸,緊縮,彎曲等力學功能實驗。液壓萬能試驗機是工、礦企業、修建建材、質檢中間、水利水電、橋梁工程、科研院所、大專院校力學實驗室的幻想的實驗設備。手動節制的液壓萬能試驗機,價錢廉價,合適工礦企業的制品查驗、單一材料目標測試。而電液伺服萬能試驗機,則合適要求較高的鋼鐵,建材檢測類的實驗室。
只有全面了解、掌握液壓萬能試驗機組成結構,我們才能更好的使用它。
液壓萬能試驗機的組成部件有
1、主機部分液壓式萬能試驗機屬于大噸位實驗儀器,是由液壓油提供動力驅動,主機由底座、液壓油缸、工作臺、傳感器、立柱、試樣夾緊系統、移動中橫梁、試驗輔具等組成。
2、測量部分測量部分屬于電器元件,都安裝在主機上,主要由力傳感器、電子引伸計、拉繩傳感器組成,它們的功能是測量材料的試驗力及材料拉伸時的位移、變形等測量。
3、動力驅動部分動力驅動部分是為主機提供油壓壓力的關鍵部件,主要由高壓齒輪泵、電液伺服閥、高壓濾油器、液位計、油箱、調節閥、閥塊等組成。
4、電氣部分電器部分安裝在液壓泵站的右側,由一個單獨的空間,主要組件包括開關按鈕、漏電保護器、交流接觸器、繼電器等,功能是控制主機及橫梁移動、主機開關、限位保護機構等。
5、測試數據采集液壓萬能試驗機數據采集及控制部分是該機的核心大腦,包括品牌商用電腦、打印機、手控盒、信號放大器、測控軟件等組成。它的主要功能是顯示、采集、計算、處理,可以自動求取各種材料的試驗力、抗拉強度、延伸率等,測試結果一目了然。
我們了解了液壓萬能試驗機組成結構了,是不是就可以沒有考慮的使用它了。在使用過程中,是不是還需要注意哪些部分?
1、接好電源線,按“電源”按鈕,指示燈亮。
2、根據試樣規格選擇量程。
3、根據試驗形狀及尺寸,把相應的鉗口裝入上下鉗口座內。
4、開動油泵擰開送油閥使臺板上升約10mm,然后關閉送油閥。如果臺板已在升起位置,則不必先開動油閥送。
5、關好即可。
6、將試驗的一端夾于上鉗口中。對于配有液壓夾頭的機型,則按下控油盒上的“上緊’按鈕,夾緊試樣。
7、啟動升降電動調整試驗空間,將試樣垂直夾持好,對于配有液壓夾頭的機型,則按下控制盒上的下緊按鈕。
8、按試驗要求的加力速度,緩慢的擰開送油閥進行加力,試驗斷裂后關閉送油閥,如果下一組的間隔時間比較泵工作。
9、取下試驗試驗。對于配有液壓夾頭的機型,先“上送”按鈕使上鉗口松開,再按下“下送”按鈕松開下鉗口的試驗。
10、試驗結束后,斷開電源線。
11、變形測量技術參數:變形測量指標參數有測量范圍,示值誤差,靈敏度,分辨率。
以上內容就是對液壓萬能試驗機的組成結構和組成部件的介紹了,希望能夠幫助到大家。
- 上一頁:如何標定電子拉力機位移及如何解決?
- 下一頁:選購電子拉力試驗機都有哪些技巧?
-

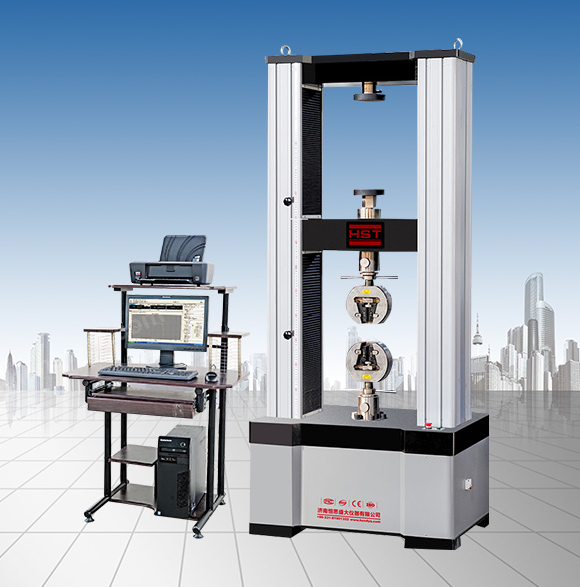

1噸電子萬能試驗機都可以在哪里使用?
